CuZn10 (Messing / Tombak) ist eine mischkristallverfestigte Kupferlegierung mit 10 % Zink. Sie zeichnet sich durch eine sehr gute Kaltumformbarkeit aus und lässt sich problemlos weichlöten, hartlöten oder schweißen. CuZn10 weist eine hohe Beständigkeit gegen Spannungsrisskorrosion auf und wird häufig in Schmuck, Architektur und elektrischen Bauteilen eingesetzt. Darüber hinaus lässt sich die Legierung hervorragend mit den EvoCSII-Kaltgasspritzsystemen von Impact Innovations verarbeiten und erreicht selbst bei einer Pulverförderrate von 360 g/min einen Auftragswirkungsgrad von 99 %.
Prozessgas: Stickstoff
Auftragswirkungsgrad: 99 %
Porosität: < 0,1 %

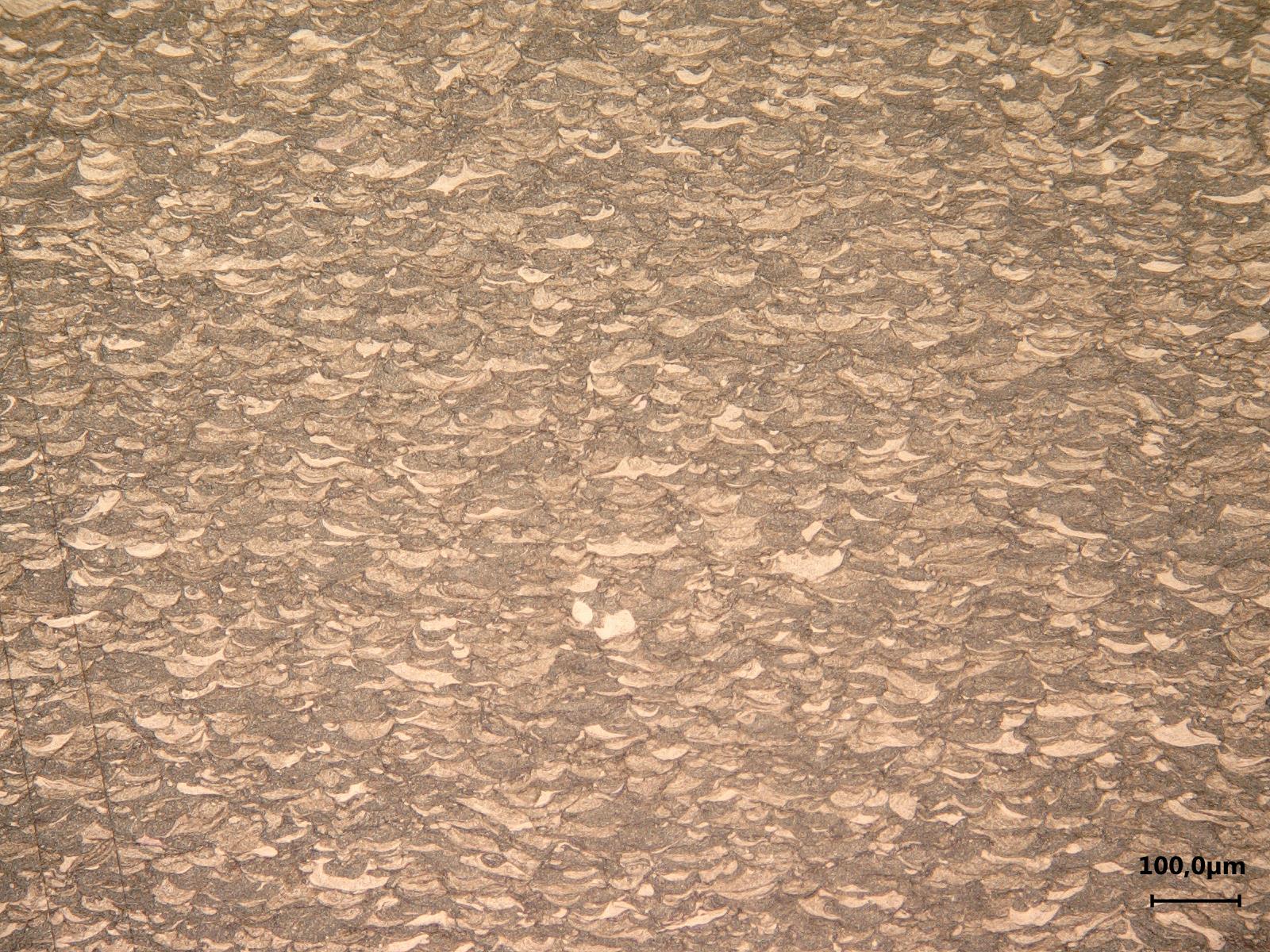

| Eigenschaften | in gespritztem Zustand | nach Wärmebehandlung |
|---|---|---|
| Zugfestigkeit | 472 MPa | 295 MPa |
| 0,2-%-Dehngrenze | 439 MPa | 246 MPa |
| Bruchdehnung | 1,3 % | 6,6 % |
| Härte | 153 - 190 HV (0,3) | 109 HV (0,3) |
