Hybride Kühleinheiten kombinieren die Wärmeleitfähigkeit von Kupfer mit den Vorteilen von Aluminium
Kupfer- und kaltgasgespritzte Hybridkühleinheiten haben nahezu identische thermische Ergebnisse und übertreffen Aluminiumkühlkörper in erheblichem Maße. Dies beweist die große Bedeutung einer schnellen Wärmeverteilung entlang der Basis. Gleichzeitig hat die Hybridkühleinheit ein geringeres Gewicht als die Kupferkühleinheit.
Obwohl kaltgasgespritzte Hybridkühleinheiten etwas höhere Produktionskosten als im Handel erhältliche Aluminiumkühleinheiten aufweisen, wird durch das Hinzufügen einer Kupferschicht auf einer Aluminiumkühleinheit der Wärmewiderstand deutlich um bis zu 48% verringert. Dies wirkt sich direkt auf die Produktionskosten aus.
Außerdem betragen die Auftragswirkungsgrad und die Förderrate von Kupferpulver durch das Kaltgasspritzverfahren 95% (einschließlich Overspray) bzw. 10 kg/h, was das Potenzial des Cold Spray-Verfahrens zur Realisierung einer kostengünstigen industriellen Produktion in großem Maßstab anzeigt.
Detaillierte technische Informationen finden Sie hier in der Pressemitteilung über Hybrid-Kühleinheiten, die mit dem Kaltgasspritz-Verfahren hergestellt wurden.
- Kaltgasgespritzte Hybridkühleinheiten weisen hervorragende mechanische und physikalische Eigenschaften auf
- Elektrische Leitfähigkeit IACS bis zu 98%
- Auftragswirkungsgrad > 98%
- Porosität < 0,5%
- Förderrate bis zu 12 kg/h
- Härte – 107 HV
- Zugfestigkeit – 285 MPa
- Wärmeleitfähigkeit bis zu 368 W/mK
- Gasdichte < 1 × 10-7 mbar-l/s
- Dehnung 25%
- Mindestschichtdicke < 50 µm
- Maximale Schichtdicke - keine Begrenzung

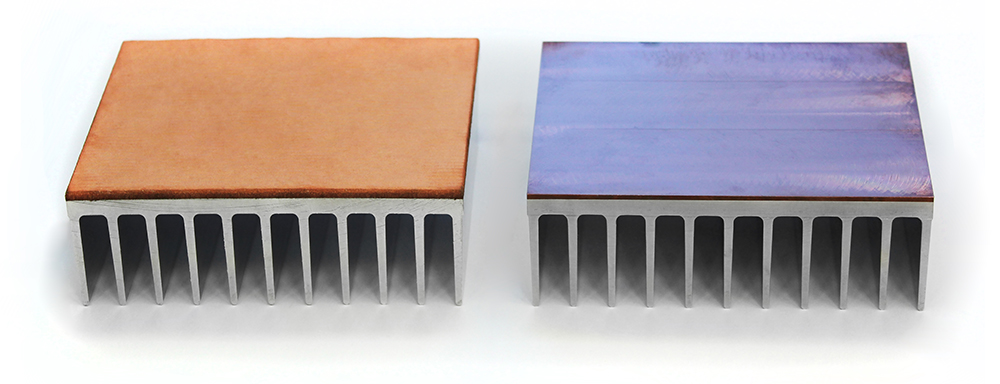

Verschiedene kaltgasgespritzte Hybridkühleinheiten
Herstellung von Hybridkühleinheiten mit Kaltgas
Industrielle Herstellung von Hybridkühleinheiten mit Kaltgas
Kaltgasgespritze Hybridkühleinheit
