Hybridkühlkörper kombinieren die Wärmeleitfähigkeit von Kupfer mit den Vorteilen von Aluminium


Kupfer- und kaltgasgespritzte Hybridkühlkörper haben nahezu identische thermische Ergebnisse und übertreffen Aluminiumkühlkörper in erheblichem Maße. Dies beweist die große Bedeutung einer schnellen Wärmeverteilung entlang der Basis . Gleichzeitig hat der Hybridkühlkörper ein geringeres Gewicht als der Kupferkühlkörper.
Wenngleich kaltgasgespritzte Hybridkühlkörper etwas höhere Produktionskosten als im Handel erhältliche Aluminiumkühlkörper aufweisen, wird jedoch durch das Hinzufügen einer Kupferschicht auf einem Aluminiumkühlkörper der Wärmewiderstand jedoch um 48% verringert. Dies wirkt sich direkt auf die Produktionskosten aus, da die Halbleiterfläche um 94% verringert werden kann. Außerdem betragen die Auftragswirkungsgrad und die Förderrate von Kupferpulver durch das Kaltgasspritzverfahren 95% (einschließlich Overspray) bzw. 10 kg/h, was das Potenzial des Cold Spray-Verfahrens zur Realisierung einer kostengünstigen industriellen Produktion in großem Maßstab anzeigt.

Detaillierte technische Informationen finden Sie hier in der Pressemitteilung über Hybrid-Kühlkörper die mit dem Kaltgasspritz-Verfahren hergestellt wurden.

    Kaltgasgespritzte Hybrid-Kühlkörper weisen hervorragende mechanische und physikalische Eigenschaften auf
  • Elektrische Leitfähigkeit IACS bis zu 98%
  • Auftragswirkungsgrad > 98%
  • Porosität < 0,5%
  • Förderrate 10 kg/h
  • Härte – 107 HV
  • Zugfestigkeit – 285 MPa
  • Wärmeleitfähigkeit 368 W/mK
  • Gasdichte < 1 × 10-7 mbar-l/s
  • Dehnung 25%
  • Mindestschichtdicke < 50 µm
  • Maximale Schichtdicke - keine Begrenzung

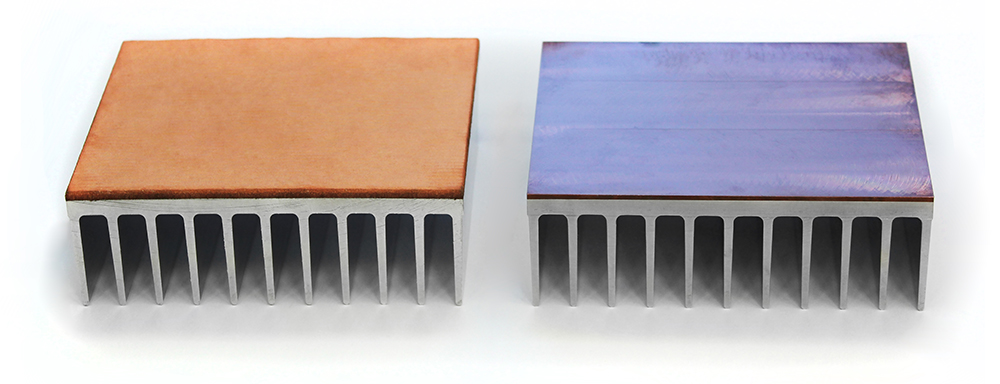

Different kinds of cold sprayed ihybrid heatsinks

Verschiedene kaltgasgespritzte Hybrid-Kühlkörper

Setup of cold spraying hybrid heatsinks with copper

Herstellung von Hybrid-Kühlkörpern mit Kaltgas
